DavideCNC

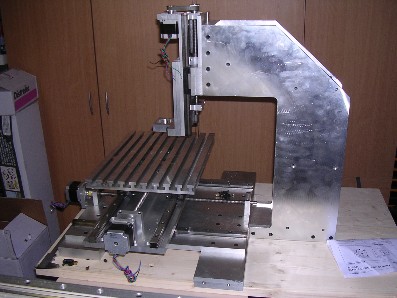

Questo e' il nuovo modello....L'evoluzione....
Anche se di dimensioni e potenza inferiore, sicuramente molto piu' performante in qualita' di precisione e velocita'.
L'intenzione e' quella di dotarla, una volta terminata, anche del 4° e 5° asse (tavola rotobasculante)
Caratteristiche sono:
corsa X 450
corsa Y 300
corsa Z 180
motori passo passo da 100 N/cm
Vel mandrino 4000 a 33000 g/min

La struttura l'ho progettata interamente con l'ausilio del cad. E' completamente in lega d alluminio, Ergal per la precisione.
Tutti i fori di assemblaggio per le guide, i supporti per i cuscinetti, le piastre ecc, sono stati realizzati a cnc.
Grazie al progetto studiato al computer, i pezzi si sono praticamente "assemblati" da soli.

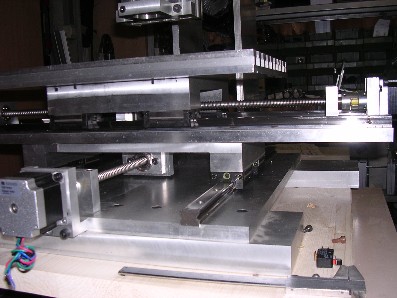

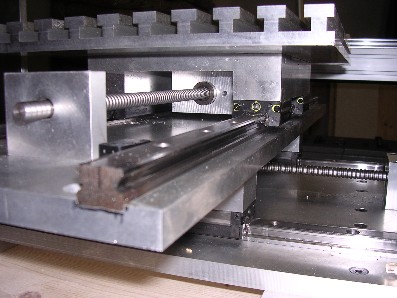

Le guide lineari sono a ricircolo di sfere, con gioco azzerato...un po' costose ma sicuramente precise ed adatte allo scopo.
Sono nella taglia da 20mm, la coppia montata sull'asse Z e' stata recuperata da un vecchio pantografo per occhialeria,
quella per gli altri due assi, e le viti a ricircolo di sfere, li ho acquistata da mjcnc (ottimo sito per chiunque voglia reperire materiale).
I cuscinetti, le pulegge, i giunti e tutto il resto della "ferramenta" sono reperibili presso qualunque negozio specializzato in
forniture industriali.

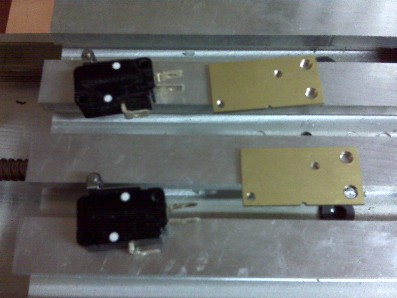

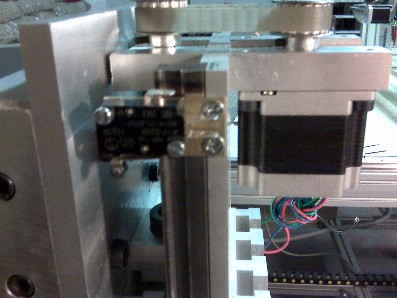

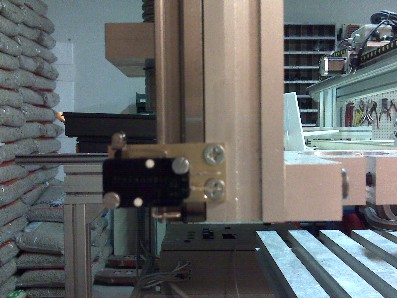

Terminata la fase di assemblaggio, ho provveduto al montaggio dei finecorsa, essenziali per l'azzeramento assoluto all'accensione della macchina. si tratta di normali microswitch C-NC-NO.

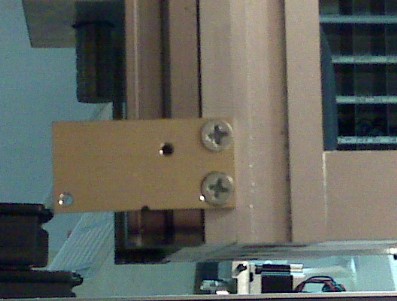

La parte inferiore del carrello fa in modo di metterli in funzione.

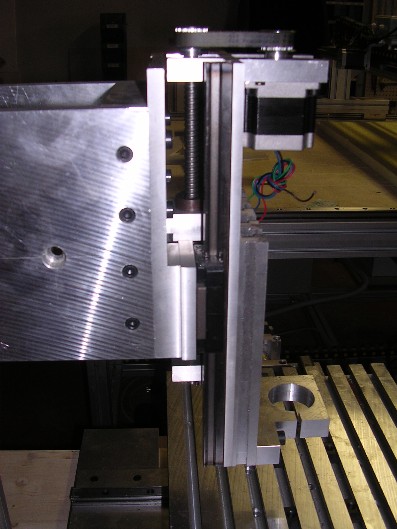

Particolare ASSE Z
